TROCADOR BRAZADO

Trocador de Calor Brazado representa o mais compacto, robusto e com baixo custo-benefício meio de transferência de calor em aplicações de aquecimento e refrigeração industriais. Construído com aço inoxidável e brazado com níquel ou cobre tem excepcional resistência a corrosão. Seu perfil de placas corrugadas produz um fluxo altamente turbulento em verdadeira contracorrente. Isso resulta em alta eficiência e desenho bem compacto. Devido ao seu pequeno tamanho e reduzido uso de materiais é a forma mais barata de transferência de calor.

Aplicações:

Aquecimento Central;
Instalações de ar condicionado quente ou frio;
Resfriadores de Óleo Hidráulico;
Aquecimento de água em radiadores;
Aquecimento geotérmico ou solar;
Evaporação e condensação em sistemas de refrigeração;
Recuperação de calor;
Aquecimento a vapor;

Características que distinguem o Trocador Brazado :

Estrutura compacta e fácil instalação;
Baixo peso;
Pequeno consumo de água;
Altíssimo coeficiente de troca térmica;
Grande variedade de tamanho de placas e padrões;
Durabilidade

Tipos

	Brazado em Níquel	Brazado em Cobre
Material das placas	AISI 316L	AISI 316L/304
Material das conexões	AISI 316L	AISI 316L/304
Material do Brazamento	Níquel	Cobre
Temperatura máxima	150.C	250.C
Temperatura mínima	–160.C	–160.C
Máxima pressão	10 bar	30bar,45 bar

Especificações

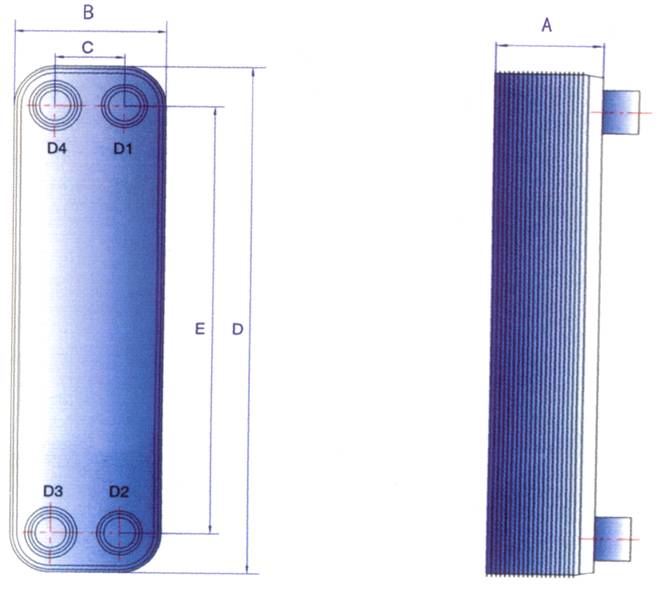

Tipo	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	Pêso (kg)	Volume interno (litros)	Área de troca(m²)
BL14	9+2.3N	76	42	206	172	0.7+0.06N	0.010(N-2)	0.014(N-2)
BL15	8+2.3N	80	40	190	154	0.9+0.06N	0.010(N-2)	0.014(N-2)
BL20	9+2.3N	76	42	310	280	1.0+0.08N	0.018(N-2)	0.020(N-2)
BL25	9+1.5N	93	39	325	270	1.0+0.09N	0.014(N-2)	0.025(N-2)
BL26	9+2.4N	111	50	310	250	1.3+0.13N	0.025(N-2)	0.026(N-2)
BL50	9+2.4N	111	50	525	466	2.0+0.23N	0.047(N-2)	0.050(N-2)
BL95A	11+2.4N	191	92	616	519	7.8+0.44N	0.105(N-2)	0.095(N-2)
BL95B	11+2.8N	191	92	616	519	7.8+0.44N	0.125(N-2)	0.095(N-2)
BL100	9+2.2N	248	157	496	405	6.5+0.386N	0.08(N-2)	0.1(N-2)
BL200	13+2.7N	321	188	738	603	13+0.8N	0.220 (N-2)	0.210(N-2)
BL250	13+2.8N	363	232	798	655.7	13.5+0.97N	0.240(N-2)	0.260(N-2)

Nota: N indica número de placas

Área de troca(m²)
